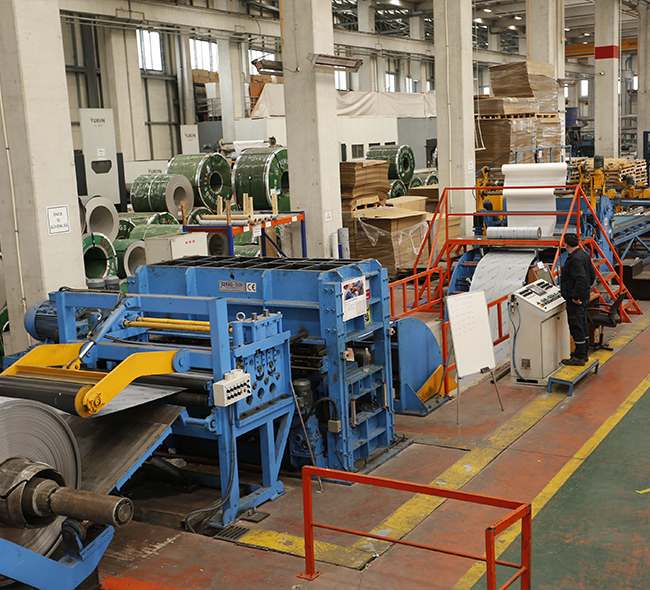

Данная линия является одной из сервисных производственных линий, используемых на нашем предприятии для увеличения объёмов производства и продаж стальной продукции. На линии холодной поперечной резки тонких листов выполняется высокоточная резка листов из нержавеющей стали. Благодаря этому листовой металл приобретает требуемые размеры и становится пригодным для дальнейшей обработки.
Основные особенности линии резки
Основной особенностью линии является обработка листов из нержавеющей стали. Её отличие от стандартных линий поперечной резки заключается в том, что процесс резки осуществляется без применения высокой температуры. В процессе холодной обработки листовой металл разрезается на тонкие листы и затем укладывается в штабели. Исходным материалом для резки служат рулоны листовой стали.
Рабочие параметры линии резки
Для корректной работы линии резки, включающей участки правки, размотки рулонов и штабелирования, необходимо использовать материал в установленных рабочих пределах. Масса используемого стального рулона не должна превышать 20 тонн, поскольку максимальная грузоподъёмность разматывающего устройства составляет 20 тонн.
Узел правки выполняет выравнивание листового металла, поступающего в рулонах. Для этого толщина обрабатываемого листа не должна превышать 3 мм, а его максимальная ширина должна составлять 1600 мм.
Узлы линии поперечной резки
Линия холодной поперечной резки тонких листов, предназначенная для раскроя рулонной нержавеющей стали на тонкие листы, состоит из нескольких технологических узлов. Каждый узел выполняет свою отдельную функцию. В состав линии входят:
-
Узел размотки рулонов
-
Узел гильотинных ножниц
|
-
Узел правки
-
Узел штабелирования
|
-
Узел сервоподачи с петлевым накопителем
-
Узел поперечной резки
|
Благодаря данным узлам листовой металл быстро раскраивается на тонкие листы. Полностью автоматизированный процесс предотвращает неточную резку и минимизирует потери материала.
Технические характеристики линии резки
Линия холодной поперечной резки тонких листов состоит из следующих узлов с указанными техническими характеристиками и производственными параметрами:
-
Узел размотки рулонов обеспечивает размотку рулонов массой до 20 тонн.
-
Серво-система подачи с петлевым накопителем определяет длину листа, отрезаемого от рулона, с допуском менее 1 % и подаёт его к гильотинным ножницам.
-
Шестивалковая система правки обеспечивает выравнивание поверхности без повреждения отделки типа BA, окрашенных и покрытых поверхностей.
-
Устройство штабелирования укладывает нарезанные листы на поддоны, обеспечивая аккуратное формирование пакетов с ровными длинными и короткими сторонами.
-
Узел правки обеспечивает размотку и выравнивание листов из нержавеющей стали шириной до 1600 мм и толщиной до 3 мм. Оснащён электронной системой управления, компенсирующей изменения толщины по ширине рулона. Шестивалковая система выполняет правку без повреждения поверхностей типа BA, окрашенных и покрытых материалов.
Преимущества линии резки
Главным преимуществом нашей линии является возможность выполнения холодной поперечной резки. Кроме того, раскрой на тонкие листы позволяет полностью удовлетворять потребности клиентов, которым необходим тонколистовой материал.
Кроме того, благодаря шестивалковой системе правки обеспечивается выравнивание стальных рулонов с различными типами поверхности. Правка может выполняться для окрашенных, неокрашенных и поверхностей типа BA.
Отсутствие термического воздействия при резке полностью исключает риск повреждения материала высокой температурой. Кроме того, после высокоточной резки устраняются поверхностные неровности листов, благодаря чему изделия приобретают аккуратный и высококачественный внешний вид.
